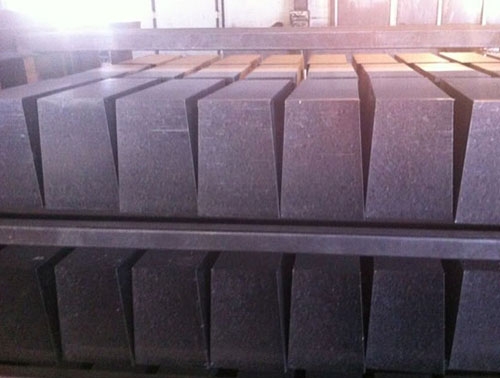

鎂碳磚有燒成油浸鎂碳磚和不燒鎂碳磚兩種制磚方法。前者制磚工藝比較復(fù)雜，很少采用，此處只簡(jiǎn)要敘述不燒鎂碳磚的制磚工藝特點(diǎn)。

泥料的制備。配種時(shí)顆粒臨界尺寸的選擇是重要的。骨料顆粒細(xì)化，可減少開口氣孔率，增強(qiáng)抗氧化能力。但是骨料顆粒小，會(huì)使閉口氣孔增加，體積密度降低。另外，細(xì)粒MgO骨料容易和石墨反應(yīng)，通常認(rèn)為顆粒粒徑1mm為宜。在有高壓成型設(shè)備的條件下，鎂砂的顆粒趨向于微細(xì)化。我國(guó)成型設(shè)備的壓力較低，為了提高耐火磚密度，許多廠家采用5mm以上的顆粒直徑。

鎂碳磚是以高熔點(diǎn)堿性氧化物氧化鎂（熔點(diǎn)2800℃）和難以被爐渣侵潤(rùn)的高熔點(diǎn)碳素材料作為原料，添加各種非氧化物添加劑。用炭質(zhì)結(jié)合劑結(jié)合而成的不燒炭復(fù)合耐火材料。鎂碳磚主要用于轉(zhuǎn)爐、交流電弧爐。

鎂碳磚作為一種復(fù)合耐火材料，有效地利用了鎂砂的抗渣侵蝕能力強(qiáng)和碳的高導(dǎo)熱性及低膨脹性，補(bǔ)償了鎂砂耐剝落性差的缺點(diǎn)。

其主要特點(diǎn)有：1具有良好的耐高溫性能2抗渣能力強(qiáng)3抗熱震性好4高溫蠕變低

原料對(duì)鎂碳磚性能的影響

生產(chǎn)鎂碳磚的主要原料，鎂砂質(zhì)量的優(yōu)劣對(duì)鎂碳磚的性能有著極為重要的影響，如何合理地選擇鎂砂是生產(chǎn)鎂碳磚的關(guān)鍵。鎂砂有電熔鎂砂和燒結(jié)鎂砂，它們具有不同特點(diǎn)。電熔鎂砂：晶粒大，雜質(zhì)少，硅酸鹽相少，晶粒直接結(jié)合程度高，晶界少。

燒結(jié)鎂砂：晶粒細(xì)小，雜質(zhì)與硅酸鹽相相對(duì)叫多，直接結(jié)合程度較差。

這個(gè)濺渣層耐蝕性較好，并可減輕煉鋼過程對(duì)爐襯的機(jī)械沖刷，從而保護(hù)了爐襯磚，減緩其損壞程度，使得爐襯壽命得以提高。
