早期鋼包渣線部位使用的耐火材料是直接結(jié)合鎂鉻磚，電熔再結(jié)合鎂鉻磚等優(yōu)質(zhì)堿性磚。鎂磚銷售鋼包用鎂碳磚MgO-C磚成功在轉(zhuǎn)爐上使用后，精煉鋼包渣線部位也開始使用MgO-C磚，并取得了良好的使用效果。目前，我國和日本一般都使用含碳量為12%～20%的以樹脂結(jié)合的MgO-C磚，而歐洲多采用瀝青結(jié)合的MgO-C磚,含碳量一般在10%左右。鎂碳磚我國精煉鋼包渣線磚自從采用MgO-C磚代替鎂鉻磚后，優(yōu)質(zhì)鎂磚綜合使用效果明顯。寶鋼股份總公司300t鋼包渣線從1989年7月開始使用MT?14A鎂碳磚，渣線壽命保持在100次以上；150T電爐鋼包渣線采用低碳鎂碳磚冶煉簾線鋼，出鋼溫度1600℃～1670℃，取得了明顯效果。

酸性用量較大的有硅磚和粘土磚。硅磚是含93%以上SiO2的硅質(zhì)制品，使用的原料有硅石、廢硅磚等。硅磚抗酸性爐渣侵蝕能力強(qiáng)，但易受堿性渣的侵蝕，它的荷重軟化溫度很高，鎂磚銷售接近其耐火度，重復(fù)煅燒后體積不收縮,甚至略有膨脹,但是抗熱震性差。硅磚主要用于焦?fàn)t、玻璃熔窯、酸性煉鋼爐等熱工設(shè)備。粘土磚中含30%～46%氧化鋁，它以耐火粘土為主要原料，耐火度1580～1770℃，鎂磚抗熱震性好，屬于弱酸性耐火材料，對酸性爐渣有抗蝕性，用途廣泛，是生產(chǎn)量大的一類耐火材料。

鎂碳磚所用的結(jié)合劑是很重要的，它的質(zhì)量在很大程度上要影響耐火磚的生產(chǎn)和質(zhì)量。鎂磚銷售可作為鎂碳磚結(jié)合劑的物質(zhì)種類很多，如煤焦油、煤瀝青和石油瀝青，特殊炭質(zhì)樹脂，多元醇，瀝青變性酚醛樹脂，合成樹脂等。由于酚醛稠.A旨的殘?zhí)柯矢撸c鎂砂和石墨有良好的親和，性，容易把鎂砂和石墨結(jié)合在一起，常溫下易于在鎂砂和石墨中鋪開，所以至今酚醛樹脂仍是生產(chǎn)鎂碳磚較好的結(jié)合劑。大石橋鎂磚由于鎂碳磚使用高純石墨，磚中生成的液相量少，氧氣容易滲透到磚內(nèi)使石墨氧化脫炭，磚的抗氧化性變差，為此必須加入金屬A1、Si、A1—Si、Al-Mg合金、SiC等抗氧化劑。它們能優(yōu)先與氧反應(yīng)形成炭化物或氧化物，并發(fā)生體積膨脹，堵塞或填充氣孔而使磚致密化，從而提高耐火磚的抗氧比性能。

我國的冶金工業(yè)將持續(xù)穩(wěn)步地發(fā)展，鋼包用鎂碳磚在數(shù)量規(guī)模上的增長速度將會放慢，優(yōu)質(zhì)鎂磚但在提高質(zhì)量、轉(zhuǎn)爐用鎂碳磚發(fā)展品種和降低能耗方面都要求達(dá)到更高的水平。鎂碳磚廠家，因此，落后、陳舊的工藝和裝備將逐漸被淘汰，而先進(jìn)的工藝和裝備推廣應(yīng)用將會加快。例如，在鋼鐵工業(yè)，乎爐和小型高爐、轉(zhuǎn)爐和電爐將被淘汰，鎂磚銷售而連續(xù)澆鑄和爐外精煉將會以更快的速度發(fā)展和推廣應(yīng)用。鎂鉻磚,鎂磚,鎂火泥這些情況會為耐火磚行業(yè)發(fā)展提供新的很好的機(jī)遇，同時也對耐火磚質(zhì)量提出新的、嚴(yán)格的要求，并將會導(dǎo)致我國數(shù)以百計的耐火磚生產(chǎn)廠家之間更為激烈的競爭。

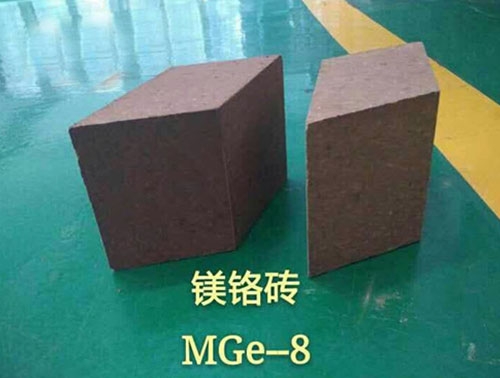

鎂鉻磚是含MgO55%?80%、鋼包用鎂碳磚Cr2O38%?20%的堿性耐火材料制品轉(zhuǎn)爐用鎂碳磚，優(yōu)質(zhì)鎂磚轉(zhuǎn)爐用鎂碳磚以方鎂石、復(fù)合尖晶石及少量硅酸鹽相所構(gòu)成。復(fù)合尖晶石包括MgAl2O4、MgFe2O4、MgCr2O4和FeAl2O4等尖晶石固溶體。鎂鉻磚在20世紀(jì)60年代以后由于原料純度和燒成溫度的提高而得到迅速發(fā)展，鎂磚銷售目前鎂鉻磚按生產(chǎn)方法的不同可分為普通磚、直接結(jié)合磚、共同燒結(jié)磚、再結(jié)合磚和熔鑄磚等。

耐火磚在安全領(lǐng)域給了人們帶來安全的保障，鎂磚銷售但同時也會因外界條件的影響導(dǎo)致部分耐火磚出現(xiàn)局部破損的現(xiàn)象，優(yōu)質(zhì)鎂磚那么這時就需要我們?nèi)ゾS護(hù)和修復(fù)這些耐火磚。一般我們知道工業(yè)窯爐生產(chǎn)出來的耐火磚主要是指鎂鉻磚和尖晶石磚的挖補(bǔ)。下面就為大家介紹一下補(bǔ)磚需要注意的事項：1.補(bǔ)磚必須采用與舊磚相同廠家相同批次的磚；2.盡可能使用與舊磚同一次檢修的剩余散磚(注：受潮或摔損的磚嚴(yán)禁使)3.新老磚的接觸面必須打火泥；4.新舊磚接口面之間不能打鐵板；5.鎖口磚的兩側(cè)磚縫不能打鐵板，相鄰兩環(huán)磚的鐵板要相互錯開，同一塊磚的兩邊不能打鐵板；
